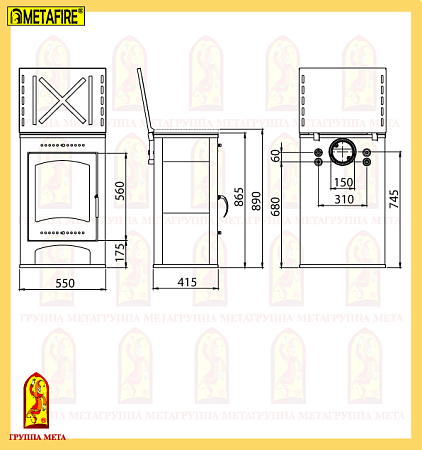

Печь-камин Варта-Аква с плитой и теплообменником

Габаритные размеры: 415х550х890 мм

Мощность водяного контура: 5кВт
Полная тепловая мощность: 13 кВт
Материал теплообменника: сталь, толщина 5мм
Диаметр дымохода: 150 мм
Масса: 135 кг

Типовая схема подключения печей-каминов METAFIRE АКВА к системе отопления

Перечень компонентов системы отопления:   Т - термометр   М - манометр   Р - циркуляционный насос (помпа)   G - ресивер (гидробак)   F- фильтр механической очистки   R - радиатор   V1 - предохранительный клапан   V2 - воздушный клапан   V3 - сливной/заливной кран  ВНИМАНИЕ!   Во избежании повреждения элементов системы отопления запрещается эксплуатировать печь-камин Аква подключенной к системе не заполненной теплоносителем.

В печах «АКВА» возможно применение антифриза, на работу теплообменника это не влияет, но надо удостовериться, что остальные элементы отопительной системы также допускают его использование.

Необходимая производительность насоса для стандартной (40–130 л.) отопительной системы составляет 0,4 м³/ч.

Объем расширительного бака зависит от объема отопительной системы, вида теплоносителя, максимального рабочего давления в системе, статического давления системы и подбирается в каждом случае индивидуально.

Как правило, объем расширительного бака закрытого типа составляет 7–10% от общего объема отопительной системы, объем открытого расширительного бака — не менее 10%.
